Allgemeine Informationen
Technische Informationen

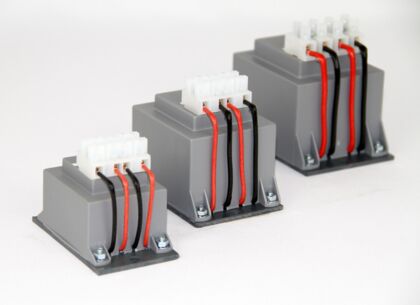

Baureihe 2M
Merkmale
- Drosseln nach: DIN EN 61558-2-20, VDE 0570 Teil 2-20
- Optional mit UL-zertifiziertem Isoliersystem der Klasse 155(F)
- Ströme und Induktivitäten gemäß Tabelle unter "Technische Informationen"
- Isolationsklasse T40E
- Schutzart IP54
- Montage mit zwei Schrauben
- Berührungsgeschützte Klemmen nach BGV A3
- Schutzklasse II
Kundenspezifische Leistungen und Spannungen auf Anfrage!
Baureihe 2M

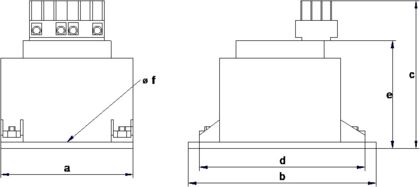

| Typ | Strom | Induktivität | Abmessungen ca. in mm | Gewichte ca. | ||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A | mH | a | b | c | d | e | f | g | h | CU kg | Total kg | |
| 2M 5-4N | 4,0 | 2,5 | 50 | 85 | 63 | 76 | 45 | 4,5 | 78,5 | 25 | 0,15 | 0,45 |
| 2M 6-8N | 8,0 | 2,5 | 60 | 90 | 78 | 87 | 60 | 5,5 | 82,5 | 30 | 0,22 | 1,0 |
| 2M 7-12N | 12,0 | 1,6 | 68 | 105 | 88 | 100 | 67,5 | 5,5 | 97,5 | 34 | 0,36 | 1,4 |
