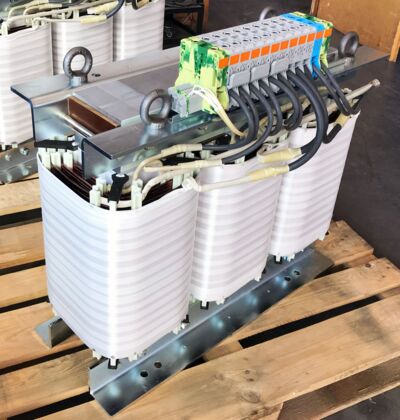

Baureihe DT MO

Merkmale

  • Netz-Trenntransformator nach: DIN EN 61558-2-1, VDE 0570 Teil 2-1 und DIN EN 61558-2-4, VDE 0570 Teil 2-4
  • Netz-Spartransformator nach: DIN EN 61558-2-1, VDE 0570 Teil 2-1 und DIN EN 61558-2-13, VDE 0570 Teil 2-13
  • Optional mit UL-zertifiziertem Isoliersystem der Klasse 155(F)
  • Frequenz 50/60 Hz
  • Spannungen frei wählbar
  • Optional mit mehreren Spannungen und +-5% Anzapfungen erhältlich
  • Schaltung primär- und sekundärseitig Stern oder Dreieck
  • Leistungen gemäß Tabelle unter "Technische Informationen"
  • Schutzart IP 00
  • Optional im Gehäuse lieferbar
  • Berührungsgeschützte Klemmen nach BGV A3
  • Schutzklasse I

Eingangsspannungen

  • frei wählbar

Ausgangsspannungen

  • frei wählbar
Kundenspezifische Leistungen und Spannungen auf Anfrage!
Siegel Siegel

Baureihe DT MO

Typ Leistung Abmessungen ca. in mm Gewichte ca.
Nennleistung Nennleistung
VDE class B VA UL class F VA a b c d e f CU kg Total kg
DT 7/80 MO 20000 430 280 530 316 161 11,0 30 125
DT 7/100 MO 25000 430 300 530 316 181 11,0 40 160
DT 7/120 MO 30000 430 310 530 316 201 11,0 42 170
DT 7/130 MO 40000 430 275 530 316 211 11,0 46 185
DT 7/140 MO 45000 430 320 530 316 221 11,0 50 200
DT 7/160 MO 50000 430 380 530 316 241 11,0 56 236
DT 8/110 MO 40000 540 250 460 450 183 13,0 45 166
DT 8/140 MO 50000 540 280 480 450 213 13,0 55 200
DT 8/160 MO 63000 540 300 480 450 233 13,0 60 240
DT 9/120 MO 63000 690 350 540 560 213 13,0 90 280
DT 9/150 MO 80000 690 370 540 560 263 13,0 95 310
DT 9/180 MO 100000 690 370 540 560 293 13,0 124 350
DT 10/130 MO 125000 780 300 700 600 213 17,0 110 395
DT 10/170 MO 160000 780 400 700 600 253 17,0 170 410
DT 12/160 MO 200000 840 450 860 660 263 17,0 180 640
DT 12/210 MO 250000 840 500 860 660 313 17,0 210 780
