Allgemeine Informationen
Technische Informationen

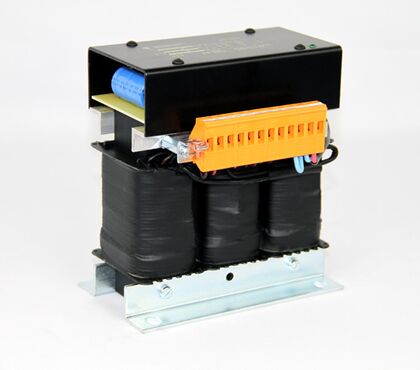

Baureihe DTG
Merkmale
- Netzgerät nach: DIN EN 61558-2-6, VDE 0570 Teil 2-6
- Primärspannung: 400V +-20V
- Sekundärspannung: 24V DC
- Restwelligkeit <4%
- Ströme gemäß Tabelle und "Technische Informationen"
- LED Betriebsanzeige
- Schutzbeschaltung
- Sicherung bis 20A
- Temperaturbereich –20 °C / +60°C
- Schutzart IP00
- Fußwinkel zur Befestigung
- Berührungsgeschützte Klemmen nach BGV A3
- Schutzklasse I
Eingangsspannungen
- 3x400V +-20V
Ausgangsspannungen
- 24V DC
Kundenspezifische Leistungen und Spannungen auf Anfrage!
Baureihe DTG

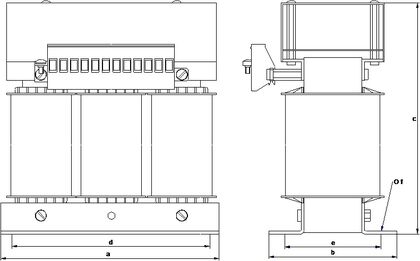

| Typ | Strom | Abmessungen ca. in mm | Gewichte ca. | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | a | b | c | d | e | f | CU kg | Total kg | |
| DTG 24-6 | 6 | 130 | 90 | 140 | 100 | 56 | 5,0 | 1,9 | 3,1 |
| DTG 24-10 | 10 | 155 | 115 | 165 | 130 | 70 | 6,5 | 2,5 | 5,6 |
| DTG 24-15 | 15 | 190 | 120 | 200 | 170 | 56 | 7,5 | 3,0 | 7,2 |
| DTG 24-20 | 20 | 190 | 130 | 200 | 170 | 76 | 7,5 | 3,5 | 9,4 |
| DTG 24-30 | 30 | 190 | 180 | 205 | 170 | 76 | 7,5 | 4,5 | 12,0 |
| DTG 24-40 | 40 | 210 | 185 | 200 | 175 | 95 | 8,0 | 5,6 | 18,0 |
| DTG 24-60 | 60 | 240 | 210 | 215 | 190 | 118 | 11,0 | 7,1 | 22,5 |
| DTG 24-80 | 80 | 240 | 245 | 230 | 190 | 130 | 11,0 | 9,2 | 25,5 |
