Allgemeine Informationen
Technische Informationen

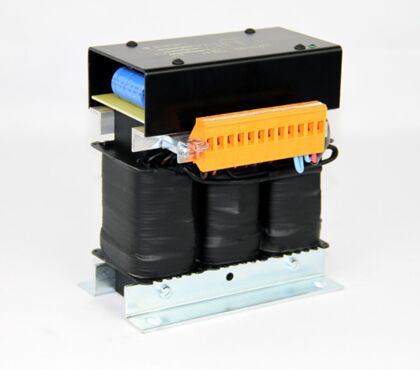

Baureihe DTGS
Merkmale
- Netzgerät nach: DIN EN 61558-2-6, VDE 0570 Teil 2-6
- Primärspannung: 3x230V/380V/440V/500V/570V +-20V
- Sekundärspannung: 24V DC
- Ströme gemäß Tabelle unter "Technische Informationen"
- LED Betriebsanzeige
- Schutzbeschaltung
- Sicherung bis 20A
- Temperaturbereich –20 °C / +60°C
- Schutzart IP00
- Fußwinkel zur Befestigung
- Berührungsgeschützte Klemmen nach BGV A3
- Schutzklasse I
Eingangsspannungen
- 3x230V/380V/440V/500V/570V +-20V
Ausgangsspannungen
- 24V DC
Kundenspezifische Leistungen und Spannungen auf Anfrage!
Baureihe DTGS

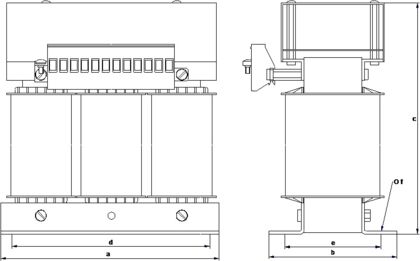

| Typ | Strom | Abmessungen ca. in mm | Gewichte ca. | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | a | b | c | d | e | f | CU kg | Total kg | |
| DTGS 24-10 | 10 | 155 | 120 | 165 | 130 | 70 | 6,5 | 2,6 | 5,8 |
| DTGS 24-15 | 15 | 190 | 130 | 195 | 170 | 70 | 7,5 | 3,1 | 7,4 |
| DTGS 24-20 | 20 | 190 | 150 | 200 | 170 | 88 | 7,5 | 3,6 | 9,6 |
| DTGS 24-25 | 25 | 190 | 160 | 200 | 170 | 80 | 7,5 | 4,6 | 12,1 |
| DTGS 24-30 | 30 | 210 | 160 | 225 | 175 | 95 | 8,0 | 5,6 | 18,0 |
| DTGS 24-40 | 40 | 210 | 160 | 220 | 175 | 95 | 8,0 | 6,0 | 19,0 |
| DTGS 24-50 | 60 | 240 | 210 | 220 | 190 | 118 | 11,0 | 7,3 | 23,0 |
