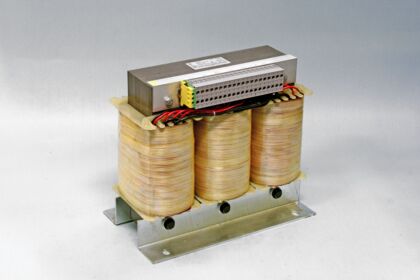

Baureihe DTV
Merkmale
- Stufen-Spartransformator nach: DIN EN 61558-2-13, VDE 0570 Teil 2-13
- Stufen-Transformatoren sind Spartransformatoren zur stufenweise Drehzahlregulierung von Motoren, wie sie üblicherweise in der Lüftungs- und Klimatechnik eingesetzt werden. Die Stufen-Transformatoren sind mit einer Reihe von Anzapfungen der fortlaufenden Wicklung versehen. Zum Betrieb von Drehstrom-Lüftermotoren können 2 einphasige Stufentransformatoren in der so genannten V-Schaltung zusammengeschaltet werden. Bitte geben Sie das bei der Bestellung mit an.
- Optional mit UL-zertifiziertem Isoliersystem
- Frequenz 50/60 Hz
- Primärspannung: 3x400V
- Sekundärspannung: 3x180V/230V/280V/330V/400V
- Isolationsklasse T40E
- Schutzart IP 00
- Optional im Gehäuse lieferbar
- Keine galvanisch getrennten Wicklungen
- Klemmen nach BGV A3
- Schutzklasse I
Eingangsspannungen
- 3x400V
Ausgangsspannungen
- 3x180V/230V/280V/330V/400V
Kundenspezifische Leistungen und Spannungen auf Anfrage!
Baureihe DTV

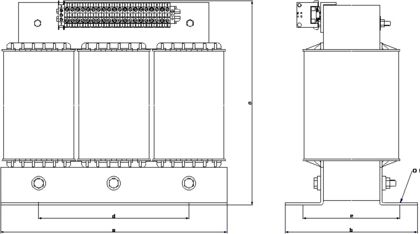

| Typ | Strom | Abmessungen ca. in mm | Gewichte ca. | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | a | b | c | d | e | f | CU kg | Total kg | |
| DTV 2/30 | 0,5 | 125 | 80 | 110 | 100 | 55 | 4,5 | 0,9 | 3,8 |
| DTV 2,5/25 | 1,0 | 155 | 80 | 140 | 130 | 57 | 6,0 | 1,2 | 4,2 |
| DTV 2,5/40 | 2,5 | 155 | 90 | 140 | 130 | 72 | 6,0 | 2,1 | 6,0 |
| DTV 3/40 | 4,0 | 190 | 95 | 165 | 170 | 68 | 7,8 | 3,3 | 9,0 |
| DTV 3/50 | 5,0 | 190 | 105 | 165 | 170 | 78 | 7,8 | 3,7 | 12,0 |
| DTV 3,5/50 | 7,0 | 210 | 104 | 195 | 175 | 96 | 8,0 | 4,2 | 16,0 |
| DTV 4/60 | 9,0 | 240 | 140 | 210 | 190 | 116 | 11,0 | 7,0 | 24,0 |
| DTV 4/70 | 11,0 | 240 | 155 | 210 | 190 | 130 | 11,0 | 9,1 | 26,0 |
| DTV 5/70 | 18,0 | 300 | 170 | 270 | 240 | 146 | 11,0 | 12,0 | 42,0 |
