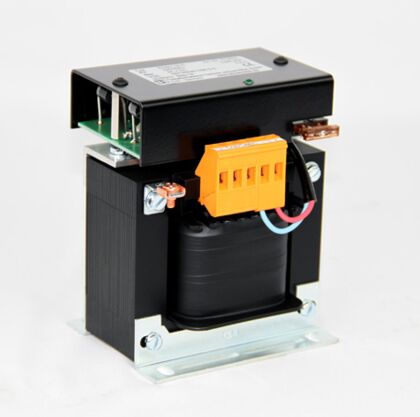

Baureihe EGSU
Merkmale
- Netzgerät nach: DIN EN 61558-2-6, VDE 0570 Teil 2-6
- Primärspannung: 230V/400V
- Sekundärspannung: 24V DC
- Ströme gemäß Tabelle unter "Technische Informationen"
- LED Betriebsanzeige
- Schutzbeschaltung
- DC-Ausgang mit Autosicherung
- Bis 3 A: Schnappbefestigungen
- 5-20 A: Schraubbefestigungen
- Berührungsgeschützte Klemmen nach BGV A3
Eingangsspannungen
- 230V/400V
Ausgangsspannungen
- 24V DC
Kundenspezifische Leistungen und Spannungen auf Anfrage!
Baureihe EGSU
| Typ | Strom | Abmessungen ca. in mm | Gewichte ca. | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | a | b | c | d | e | f | CU kg | Total kg | ||
| EGSU 24-1,5 | 1,5 | 512001 | 86 | 70 | 110 | 0,15 | 1,1 | |||
| EGSU 24-3 | 3 | 512002 | 86 | 86 | 114 | 0,35 | 2,2 | |||
| EGSU 24-5 | 5 | 512003 | 105 | 86 | 135 | 84 | 70 | 5,8 | 0,75 | 3,5 |
| EGSU 24-7,5 | 7,5 | 512004 | 105 | 86 | 140 | 84 | 70 | 5,8 | 0,85 | 4,6 |
| EGSU 24-10 | 10 | 512005 | 125 | 110 | 155 | 90 | 95 | 5,8 | 1,05 | 5,7 |
| EGSU 24-15 | 15 | 512006 | 125 | 120 | 155 | 90 | 105 | 5,8 | 2,00 | 6,8 |
| EGSU 24-20 | 20 | 512007 | 150 | 160 | 180 | 120 | 102 | 5,8 | 2,30 | 11,0 |
