Baureihe EI
Merkmale
- Drosseln nach: DIN EN 61558-2-20, VDE 0570 Teil 2-20
- Optional mit UL-zertifiziertem Isoliersystem der Klasse 155(F)
- Ströme und Induktivitäten gemäß Tabelle unter "Technische Informationen"
- Kundenspezifische Ströme und Induktivitäten auf Anfrage!
- Isolationsklasse T40E
- Schutzart IP00
- Optional im Gehäuse lieferbar
- Fußwinkel zur Befestigung
- Berührungsgeschützte Klemmen nach BGV A3
- Schutzklasse I
Eingangsspannungen
- frei wählbar
Ausgangsspannungen
- frei wählbar
Kundenspezifische Leistungen und Spannungen auf Anfrage!
Baureihe EI

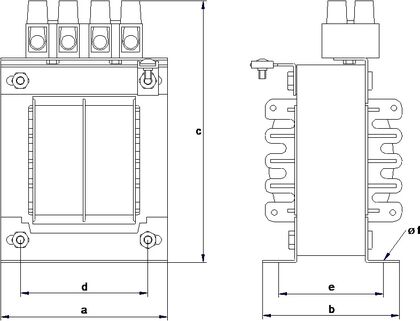

| Typ | Strom | Abmessungen ca. in mm | Gewichte ca. | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | a | b | c | d | e | f | CU kg | Total kg | |
| EI 66A | 56 | 50 | 87 | 44 | 40 | 3,6 | 0,15 | 0,75 | |
| EI 78A | 66 | 60 | 100 | 50 | 45 | 4,8 | 0,3 | 1,40 | |
| EI 78B | 66 | 75 | 100 | 50 | 58 | 4,8 | 0,45 | 1,75 | |
| EI 84B | 73 | 75 | 105 | 56 | 60 | 4,8 | 0,60 | 2,30 | |
| EI 105A | 90 | 92 | 115 | 65 | 61 | 5,8 | 0,80 | 3,10 | |
| EI 105B | 90 | 102 | 115 | 65 | 71 | 5,8 | 1,00 | 3,70 | |
| EI 120A | 102 | 102 | 130 | 73 | 75 | 5,8 | 0,95 | 4,30 | |
| EI 120B | 102 | 112 | 130 | 73 | 85 | 5,8 | 1,15 | 5,30 | |
| EI 135A | 115 | 120 | 145 | 78 | 90 | 5,8 | 1,30 | 7,00 | |
| EI 135B | 115 | 130 | 145 | 78 | 102 | 5,8 | 2,00 | 8,20 | |
| EI 150A | 128 | 115 | 185 | 106 | 85 | 7,0 | 3,00 | 8,50 | |
| EI 150B | 128 | 132 | 185 | 106 | 102 | 7,0 | 3,20 | 10,60 | |
| EI 150C | 128 | 142 | 185 | 106 | 112 | 7,0 | 3,60 | 12,10 | |
| EI 170A | 140 | 152 | 200 | 106 | 92 | 8,2 | 4,50 | 12,50 | |
| EI 170B | 140 | 162 | 200 | 106 | 102 | 8,2 | 4,50 | 12,50 | |
| EI 170C | 140 | 172 | 200 | 106 | 112 | 8,2 | 5,90 | 15,30 | |
| EI 195C | 180 | 190 | 230 | 140 | 125 | 10,0 | 10,0 | 25,00 | |
