Allgemeine Informationen
Technische Informationen

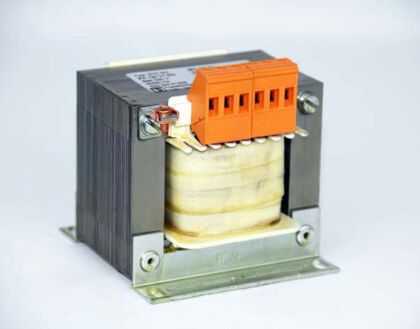

Baureihe EIV
Merkmale
- Spartransformator nach: DIN EN 61558-2-13, VDE 0570 Teil 2-13
- Optional mit UL-zertifiziertem Isoliersystem
- Stufen-Transformatoren sind Spartransformatoren zur stufenweisen Drehzahlregulierung von Motoren, wie sie üblicherweise in der Lüftungs- und Klimatechnik eingesetzt werden. Die Stufen-Transformatoren sind mit einer Reihe von Anzapfungen der fortlaufenden Wicklung versehen. Zum Betrieb von Drehstrom-Lüftermotoren können zwei 1-phasen Stufentransformatoren in der so genannten V-Schaltung zusammengeschaltet werden. Bitte geben Sie das bei der Bestellung mit an
- Zum Betrieb von Drehstrom-Lüftermotoren können 2 einphasige Stufentransformatoren in der so genannten V-Schaltung zusammengeschaltet werden. Bitte geben Sie das bei der Bestellung mit an.
- Isolationsklasse T40E
- Schutzart IP 00
- Berührungsgeschützte Klemmen nach BGV A3
- Schutzklasse I
Eingangsspannungen
- 230V
Ausgangsspannungen
- 100V/125V/150V/170V/190V/230V
Kundenspezifische Leistungen und Spannungen auf Anfrage!
Baureihe EIV

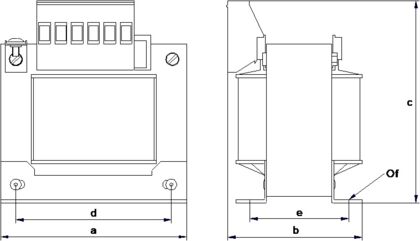

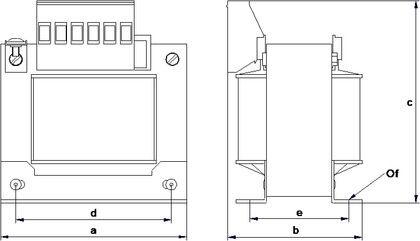

| Typ | Strom | Abmessungen ca. in mm | Gewichte ca. | ||||||
|---|---|---|---|---|---|---|---|---|---|
| A | a | b | c | d | e | f | CU kg | Total kg | |
| EIV 6/2 | 1,0 | 65 | 65 | 72 | 50 | 52 | 4,8 | 0,25 | 1,1 |
| EIV 8/1 | 1,5 | 85 | 75 | 82 | 64 | 46 | 4,8 | 0,3 | 1,6 |
| EIV 8/2 | 2,1 | 85 | 89 | 82 | 64 | 60 | 4,8 | 0,35 | 2,0 |
| EIV 10/2 | 2,6 | 105 | 105 | 98 | 84 | 70 | 5,8 | 0,75 | 3,6 |
| EIV 10/3 | 4,0 | 105 | 120 | 98 | 84 | 85 | 5,8 | 0,8 | 3,8 |
| EIV 12/2 | 5,3 | 120 | 113 | 115 | 90 | 81 | 5,8 | 1,05 | 5,3 |
| EIV 12/3 | 7,5 | 120 | 121 | 115 | 90 | 89 | 5,8 | 1,1 | 6,1 |
| EIV 12/4 | 8,5 | 120 | 133 | 115 | 90 | 101 | 5,8 | 1,2 | 6,8 |
| EIV 14/2 | 10,5 | 135 | 132 | 140 | 104 | 96 | 5,8 | 2,1 | 8,2 |
