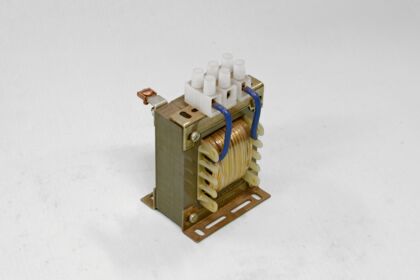

Baureihe MD
Merkmale
- Drosseln nach: DIN EN 61558-2-20, VDE 0570 Teil 2-20
- Optional mit UL-zertifiziertem Isoliersystem der Klasse 155(F)
- Ströme und Induktivitäten gemäß Tabelle unter "Technische Informationen"
- Isolationsklasse T40E
- Schutzart IP00
- Optional im Gehäuse lieferbar
- Fußwinkel zur Befestigung
- Berührungsgeschützte Klemmen nach BGV A3
- Schutzklasse I
Eingangsspannungen
- frei wählbar
Ausgangsspannungen
- frei wählbar
Kundenspezifische Leistungen und Spannungen auf Anfrage!
Baureihe MD

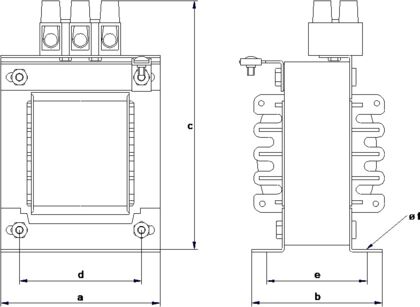

| Typ | Strom | Induktivität | Abmessungen ca. in mm | Gewichte ca. | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | mH | a | b | c | d | e | f | CU kg | Total kg | |
| MD 65-5 | 5 | 3,5 | 56 | 50 | 88 | 44 | 38 | 3,6 | 0,15 | 0,75 |
| MD 78-10 | 10 | 2,00 | 66 | 60 | 100 | 50 | 45 | 4,8 | 0,30 | 1,25 |
| MD 84-20 | 20 | 1,50 | 73 | 65 | 105 | 56 | 46 | 4,8 | 0,40 | 1,50 |
| MD 84-30 | 30 | 1,00 | 73 | 80 | 105 | 56 | 60 | 4,8 | 0,50 | 2,10 |
| MD 105-50 | 50 | 0,50 | 90 | 92 | 115 | 65 | 61 | 5,8 | 0,80 | 3,10 |
| MD 120-75 | 75 | 0,40 | 105 | 95 | 158 | 73 | 76 | 5,8 | 1,00 | 4,50 |
| MD 120-100 | 100 | 0,30 | 105 | 104 | 165 | 73 | 84 | 5,8 | 1,30 | 5,40 |
