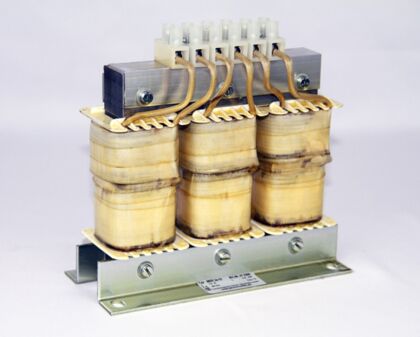

Baureihe MDD
Merkmale
- Drosseln nach: DIN EN 61558-2-20, VDE 0570 Teil 2-20
- Optional mit UL-zertifiziertem Isoliersystem der Klasse 155(F)
- Ströme und Induktivitäten gemäß Tabelle unter "Technische Informationen"
- Kundenspezifische Ströme und Induktivitäten auf Anfrage!
- Isolationsklasse T40E
- Schutzart IP00
- Optional im Gehäuse lieferbar
- Fußwinkel zur Befestigung
- Berührungsgeschützte Klemmen nach BGV A3
- Schutzklasse I
Eingangsspannungen
- frei wählbar
Ausgangsspannungen
- frei wählbar
Kundenspezifische Leistungen und Spannungen auf Anfrage!
Baureihe MDD

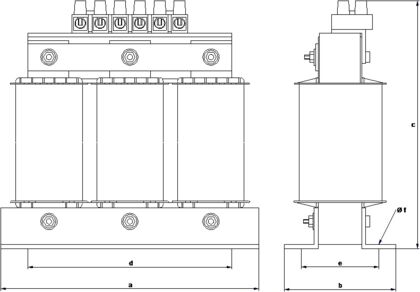

| Typ | Strom | Induktivität | Abmessungen ca. in mm | Gewichte ca. | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | mH | a | b | c | d | e | f | CU kg | Total kg | |
| MDD 1,3a-2,5 | 2,5 | 3,5 | 80 | 48 | 90 | 50 | 35 | 4,8 | 0,40 | 1,10 |
| MDD 1,6a-5 | 5 | 1,90 | 95 | 54 | 108 | 57 | 44 | 4,8 | 0,50 | 1,30 |
| MDD 1,6b-10 | 10 | 1,00 | 95 | 58 | 108 | 57 | 48 | 4,8 | 0,60 | 1,40 |
| MDD 2b-20 | 20 | 0,80 | 128 | 80 | 140 | 100 | 55 | 5,5 | 0,75 | 2,60 |
| MDD 2,5b-30 | 30 | 0,60 | 155 | 95 | 150 | 130 | 72 | 6,0 | 1,30 | 4,10 |
| MDD 3c-50 | 50 | 0,50 | 190 | 115 | 180 | 170 | 78 | 8,0 | 3,10 | 11,00 |
| MDD 3,5a-75 | 75 | 0,45 | 210 | 105 | 220 | 175 | 80 | 8,0 | 4,20 | 13,50 |
| MDD 4c-100 | 100 | 0,40 | 240 | 135 | 230 | 190 | 115 | 11,0 | 6,30 | 21,00 |
| MDD 5b-150 | 150 | 0,31 | 300 | 170 | 310 | 240 | 145 | 11,0 | 9,30 | 32,00 |
