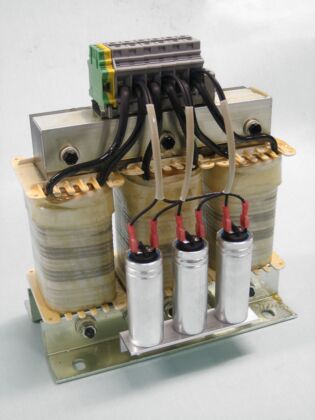

Baureihe UAF
Merkmale
- Sinusfilter nach: DIN EN 61558-2-20, VDE 0570 Teil 2-20
- Optional mit UL-zertifiziertem Isoliersystem der Klasse 155(F)
- Motorfrequenz bis 60Hz
- Minimale Taktfrequenz 4kHz
- Resonanzfrequenz 2kHz
- UN = 400V
- Ströme und Induktivitäten gemäß Tabelle unter "Technische Informationen"
- Isolationsklasse T40F
- Schutzart IP00
- Optional im Gehäuse lieferbar
- Berührungsgeschützte Klemmen nach BGV A3
- Stehend auf Fußwinkel
- Schutzklasse I
- Sinusfilter für höhere Frequenzen, abweichende Spannungen, Kurzschlussspannungen und Taktfrequenzen fertigen wir auf Kundenwunsch gerne an
Kundenspezifische Leistungen und Spannungen auf Anfrage!
Baureihe UAF

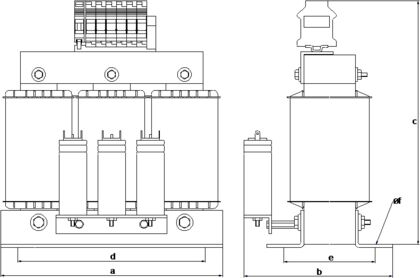

| Typ | Strom | Induktivität | Abmessungen ca. in mm | Gewichte ca. | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| A | mH | a | b | c | d | e | f | CU kg | Total kg | |
| UAF 2,2-6 | 6 | 12,2 | 155 | 110 | 160 | 130 | 57 | 6 | 0,5 | 4,0 |
| UAF 4-10 | 10 | 5,0 | 190 | 120 | 190 | 170 | 55 | 8 | 2,0 | 7,0 |
| UAF 5,5-14 | 14 | 4,3 | 190 | 135 | 185 | 170 | 76 | 8 | 2,6 | 8,0 |
| UAF 7,5-18 | 18 | 3,6 | 190 | 135 | 185 | 170 | 76 | 8 | 2,9 | 10,0 |
| UAF 11-25 | 25 | 2,5 | 240 | 180 | 265 | 190 | 85 | 7,8 | 3,2 | 16,0 |
| UAF 15-34 | 34 | 1,9 | 240 | 181 | 265 | 190 | 95 | 11,0 | 5,18 | 21,0 |
| UAF 22-45 | 45 | 1,65 | 240 | 205 | 270 | 190 | 119 | 11,0 | 6,5 | 26,0 |
| UAF 30-60 | 60 | 1,2 | 300 | 240 | 340 | 240 | 120 | 11,0 | 8,6 | 33,0 |
| UAF 37-75 | 75 | 0,9 | 300 | 240 | 340 | 240 | 120 | 11,0 | 10,3 | 34,0 |
| UAF 45-90 | 90 | 0,8 | 300 | 255 | 340 | 240 | 133 | 11,0 | 13,0 | 41,0 |
| UAF 55-120 | 120 | 0,65 | 300 | 265 | 340 | 240 | 160 | 11,0 | 16,0 | 56,0 |
| UAF 75-150 | 150 | 0,5 | 360 | 270 | 400 | 310 | 145 | 11,0 | 20,0 | 65,0 |
| UAF 90-180 | 180 | 0,45 | 360 | 280 | 420 | 310 | 155 | 11,0 | 23,0 | 74,0 |
| UAF 110-210 | 210 | 0,41 | 420 | 245 | 450 | 370 | 155 | 11,0 | 31,2 | 105,0 |
| UAF 132-250 | 250 | 0,34 | 420 | 280 | 470 | 370 | 181 | 15,0 | 32,0 | 110,0 |
| UAF 160-300 | 300 | 0,29 | 420 | 280 | 490 | 370 | 181 | 15,0 | 42,0 | 120,0 |
| UAF 200-370 | 370 | 0,25 | 420 | 370 | 420 | 370 | 181 | 15,0 | 49,0 | 145,0 |
| UAF 315-570 | 570 | 0,16 | 500 | 370 | 520 | 430 | 220 | 17,0 | 95,0 | 245,0 |
