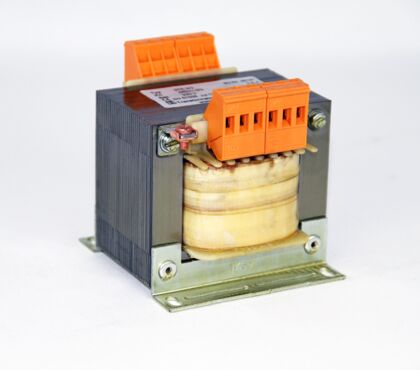

Baureihe USTE

Merkmale

  • Steuertransformator nach: DIN EN 61558-2-2, VDE 0570 Teil 2-2
  • Sicherheitstransformator nach: DIN EN 61558-2-6, VDE 0570 Teil 2-6 (Ausgangsspannung ≤ 50V AC oder 120V DC)
  • Trenntransformator nach: DIN EN 61558-2-4, VDE 0570 Teil 2-4 (Ausgangsspannung > 50V AC oder 120V DC)
  • Optional als "Recognized Component" (File No. E249508, Vol. 1, Sec. 3)
  • Optional mit UL-zertifiziertem Isoliersystem der Klasse 155(F) (File No. E251544, Designation 99023535)
  • Frequenz 50/60 Hz
  • Primärspannung: 200-550V (200V/220V/230V/250V/270V/280V/330V/350V/370V/ 380V/390V/400V/420V/430V/440V/450V/470V/490V/ 500V/550V)
  • Leistungen gemäß Tabelle unter "Technische Informationen"
  • Isolationsklasse T40E
  • Schutzart IP 00
  • Getrennte Wicklungen
  • Berührungsgeschützte Klemmen nach BGV A3
  • Schutzklasse I

Eingangsspannungen

  • 200-550V

Ausgangsspannungen

  • frei wählbar
Kundenspezifische Leistungen und Spannungen auf Anfrage!
Siegel Siegel Siegel

Baureihe USTE

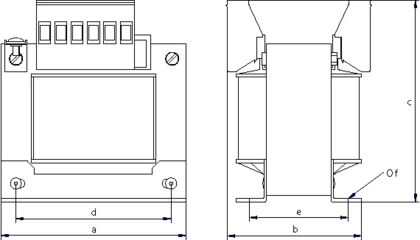

Typ Leistung Abmessungen ca. in mm Gewichte ca.
Nennleistung Nennleistung
VDE class B VA UL class F VA a b c d e f CU kg Total kg
USTE 8/2 100 84 89 82 64 63,5 4,8 0,35 2,0
USTE 10/2 160 105 100 107 84 71 5,8 0,75 3,5
USTE 12/2 320 120 98 118 90 85 5,8 1,0 4,9
USTE 12/3 400 120 107 118 90 94 5,8 1,2 5,8
USTE 15/2 800 150 121 132 122 106 7,0 2,1 10,0
USTE 15/3 1000 150 147 132 122 134 7,0 2,5 13,2
USTE 74/1 1000 174 127 160 135 101 7,0 2,8 12,7
USTE 74/2 1500 174 147 160 135 111 7,0 3,7 14,7
USTE 74/3 1600 174 157 160 135 121 7,0 4,0 16,7
USTE 74/5 2000 174 177 160 135 141 7,0 5,1 18,3
USTE 19/5 2500 195 185 175 150 150 10,0 5,4 26,5
USTE 19/5M 3000 195 185 175 150 150 10,0 5,8 27,2
