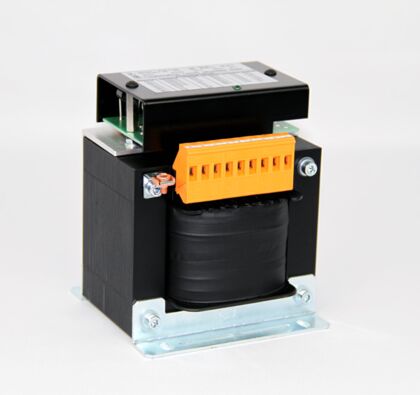

Baureihe UTE
Merkmale
- Universal-Steuer-Trenntransformator nach: DIN EN 61558-2-2, VDE 0570 Teil 2-2 und DIN EN 61558-2-4, VDE 0570 Teil 2-4 (Ausgangsspannung > 50V AC oder 120V DC)
- Universal-Steuer-Sicherheitstransformator nach: DIN EN 61558-2-2, VDE 0570 Teil 2-2 und DIN EN 61558-2-6, VDE 0570 Teil 2-6 (Ausgangsspannung ≤ 50V AC oder 120V DC)
- Optional mit UL-zertifiziertem Isoliersystem der Klasse 155(F) (File No. E251544, Designation 99023535)
- Frequenz 50/60 Hz
- Primärspannung: 200-550V 200V/220V/230V/250V/270V/280V/330V/350V/370V/ 380V/390V/400V/420V/430V/440V/450V/470V/490V/ 500V/550V
- Sekundärspannungen: 24V und 230V
- Leistungen gemäß Tabelle unter "Technische Informationen"
- Isolationsklasse T40E
- Schutzart IP 00
- Getrennte Wicklungen
- Berührungsgeschützte Klemmen nach BGV A3
- Schutzklasse I
Eingangsspannungen
- 200-550V
Ausgangsspannungen
- 24V und 230V
Kundenspezifische Leistungen und Spannungen auf Anfrage!
Baureihe UTE

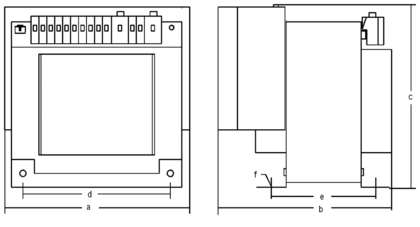

| Typ | Leistung | Abmessungen ca. in mm | Gewichte ca. | |||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Nennleistung | Nennleistung | |||||||||
| VDE class B VA | UL class F VA | a | b | c | d | e | f | CU kg | Total kg | |
| UTE 12-3 G | 390 | 120 | 135 | 145 | 90 | 102 | 5,8 | 1,4 | 7,0 | |
| UTE 15-2 G | 800 | 150 | 170 | 150 | 122 | 100 | 7,0 | 2,2 | 10,4 | |
| UTE 15-2 G | 820 | 150 | 140 | 175 | 122 | 100 | 7,0 | 2,2 | 10,2 | |
